5 Zoll HDMI Touch Raspberry Pi 4 Display

Hier beschreibe ich die Modifikation des 5 Zoll Touch Displays XPT 2046 Rev 3.1.

Hardware Beschreibung:

Größe: 5 (Zoll)
Auflösung: 800x480 (Punkte)
Touch: 4 Draht Widerstand Touch
Abmessungen: 121.11*77,93 (mm)
Produkt Gewicht: 175 (g)

Ich hatte Probleme das Blacklight mit den Standard Einstellungen von Debian 11 auszuschalten. Auch wenn man den original Display Treiber  LCD-show installiert, geht das Blacklight nicht aus wenn der Ruhemodus des Raspberry Pi4 aktiviert wird. Teilweise Bootet der PI 4 nicht mehr, nach der Inatallation des Treibers LCD-show.

Befehle zum Schalten:

Einschalten:
#DISPLAY=:0 xset dpms force on
Ausschalten:
#DISPLAY=:0 xset dpms force off

Die Openbox Einstellungen sind:

# sudo nano /etc/xdg/openbox/autostart

export DISPLAY=:0 # Mauszeiger Ausblenden/autostart #@unclutter -idle 0.01 # Bildschirmschoner ausschalten/openbox/autostart #@xscreensaver -no-splash #@xset s off #@xser s noblank #@xset -dpms @xset dpms 0 0 120

Die Config.txt Einstellungen sind bei mir.

# sudo nano /boot/config.txt

hdmi_force_hotplug=1 max_usb_current=1 hdmi_drive=1 hdmi_group=2 hdmi_mode=1 hdmi_mode=87 hdmi_cvt 800 480 60 6 0 0 0 dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900 #display_rotate=0

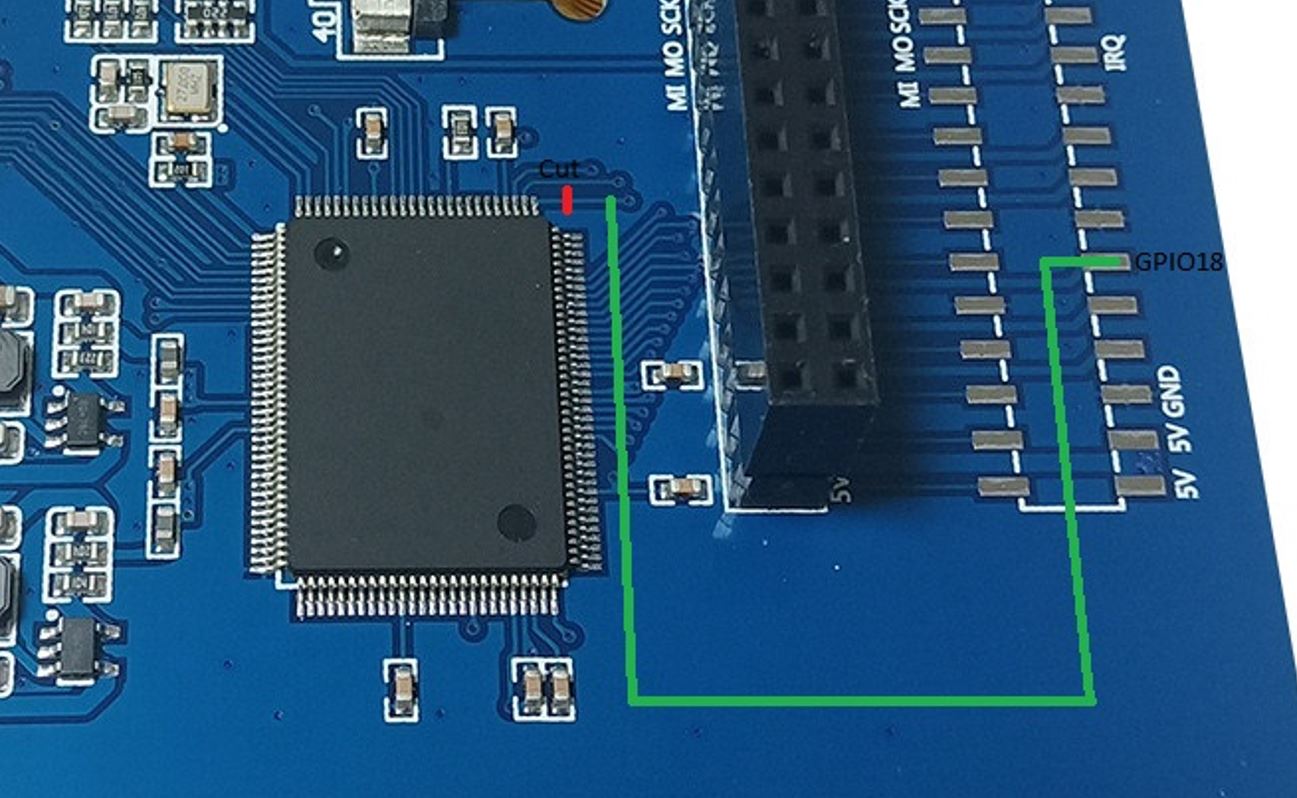

Wie unten im Bild beschrieben, muss bei der roten Linie eine Trennung durchgeführt werden.
Bei der grünen Linie muss ein Draht verlötet werden.

Nun fügt ihr folgendes Phyton Script hinzu.

#sudo nano /home/pi/display.py

#!/usr/bin/env python import os import time time.sleep(4) # Pause 4 seconds while True: if os.system('DISPLAY=:0 XAUTHORITY=/home/pi/.Xauthority xset q | grep -q "Monitor is Off"'): print ('Backlight on') time.sleep(2) os.system('raspi-gpio set 18 op dl') elif os.system('DISPLAY=:0 XAUTHORITY=/home/pi/.Xauthority xset q | grep -q "Monitor is On"'): print ('Backlight off') time.sleep(2) os.system('raspi-gpio set 18 op dh') else: print ('Error') time.sleep(2) os.system('clear')

#sudo chmod +x /home/pi/display.py

Für den Autostart führt ihr folgenden Befehl aus.

# sudo sed -i '$i python /home/pi/display.py &' /etc/rc.local

und startet neu

# sudo reboot

Nach dem Neustart geht das Backlight mit den oben genannten Befehlen an und aus.

Man kann auch  xset dpms 0 0 120 eintragen, dann schaltet sich das Display alle 2 Minuten aus, und wenn man auf den Touch tippt, automatisch wieder ein.
