Smartkey

Mein neues Projekt ist ein Smartkey, steuerbar über MQTT, Http und mit einem WIFI Manager.

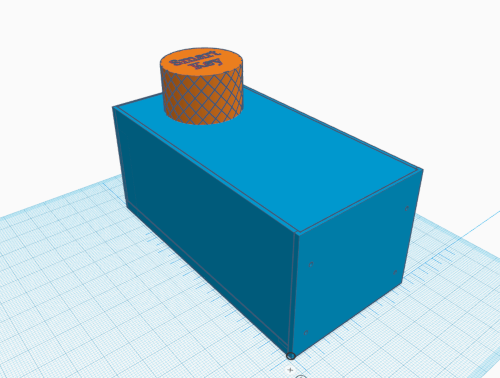

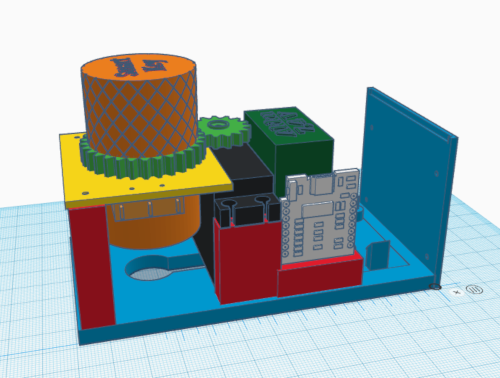

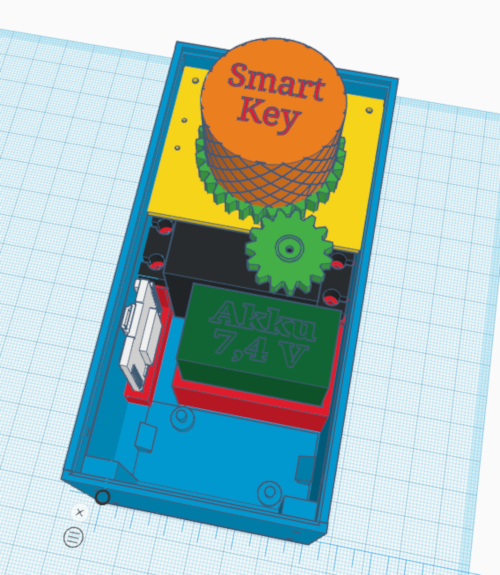

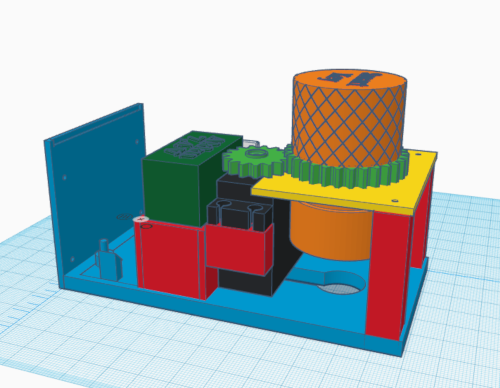

Diese Bilder sind vom erstem Planungsstand, ich habe das verworfen und alles neu erstellt.

SmartKey SmartKey2
SmartKey3 SmartKey4

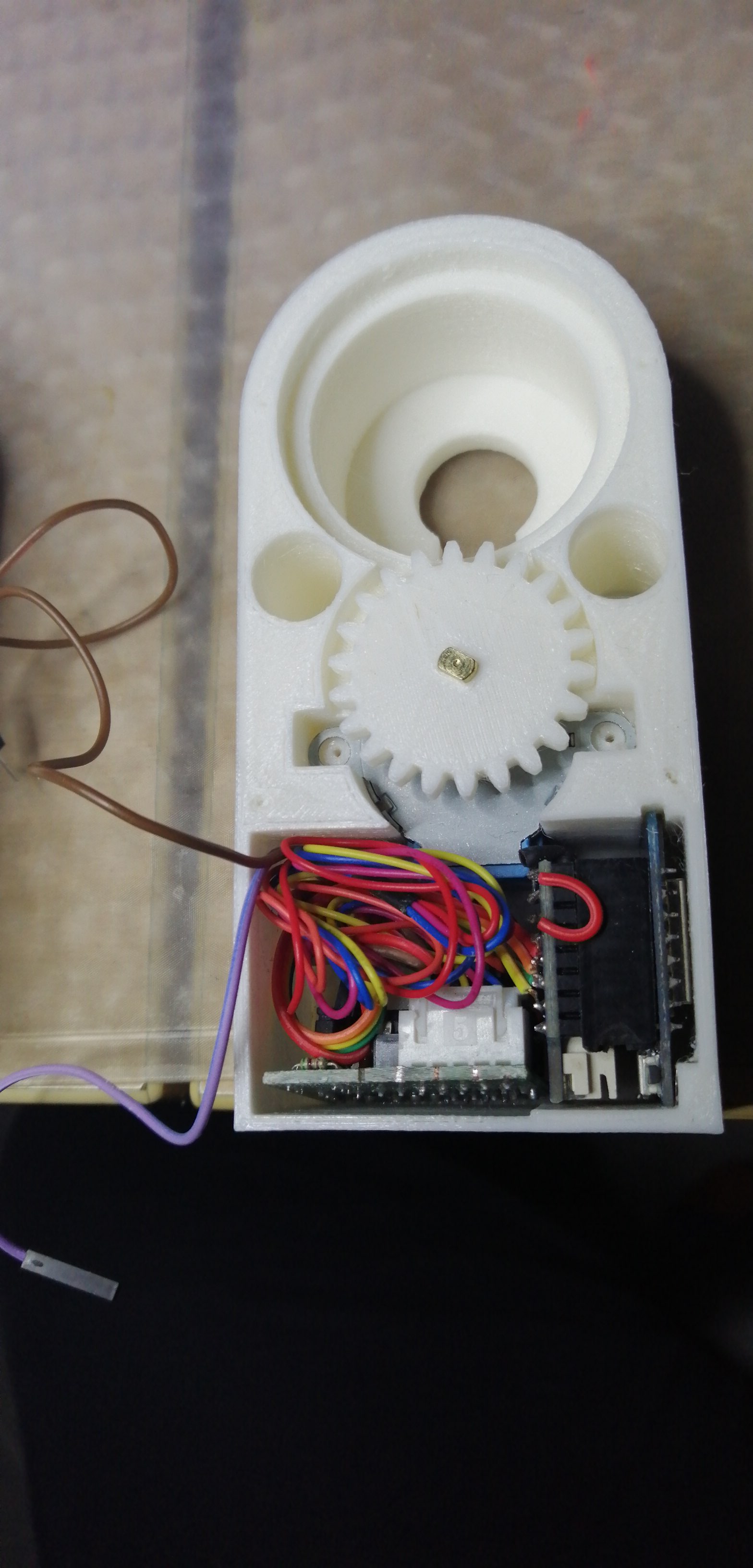

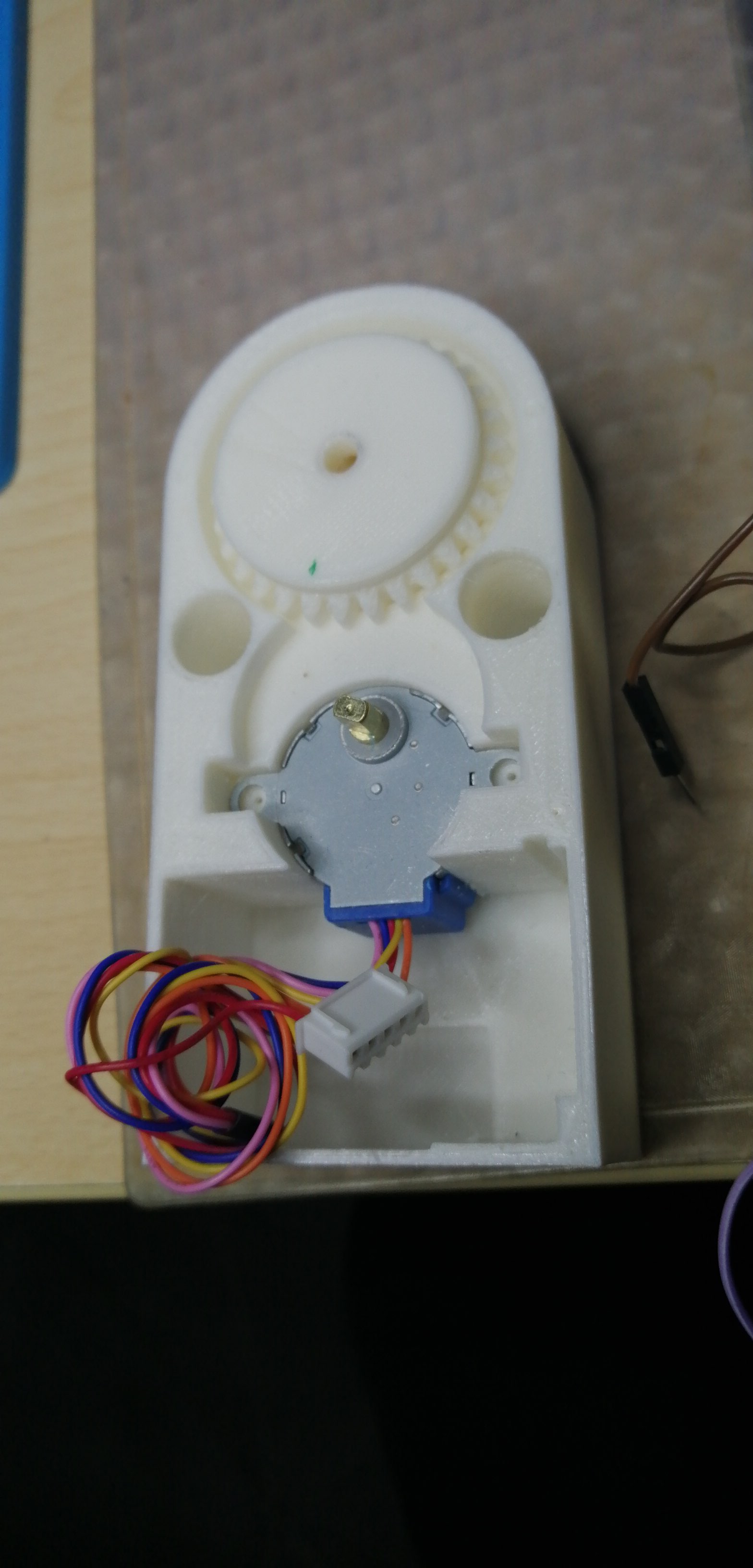

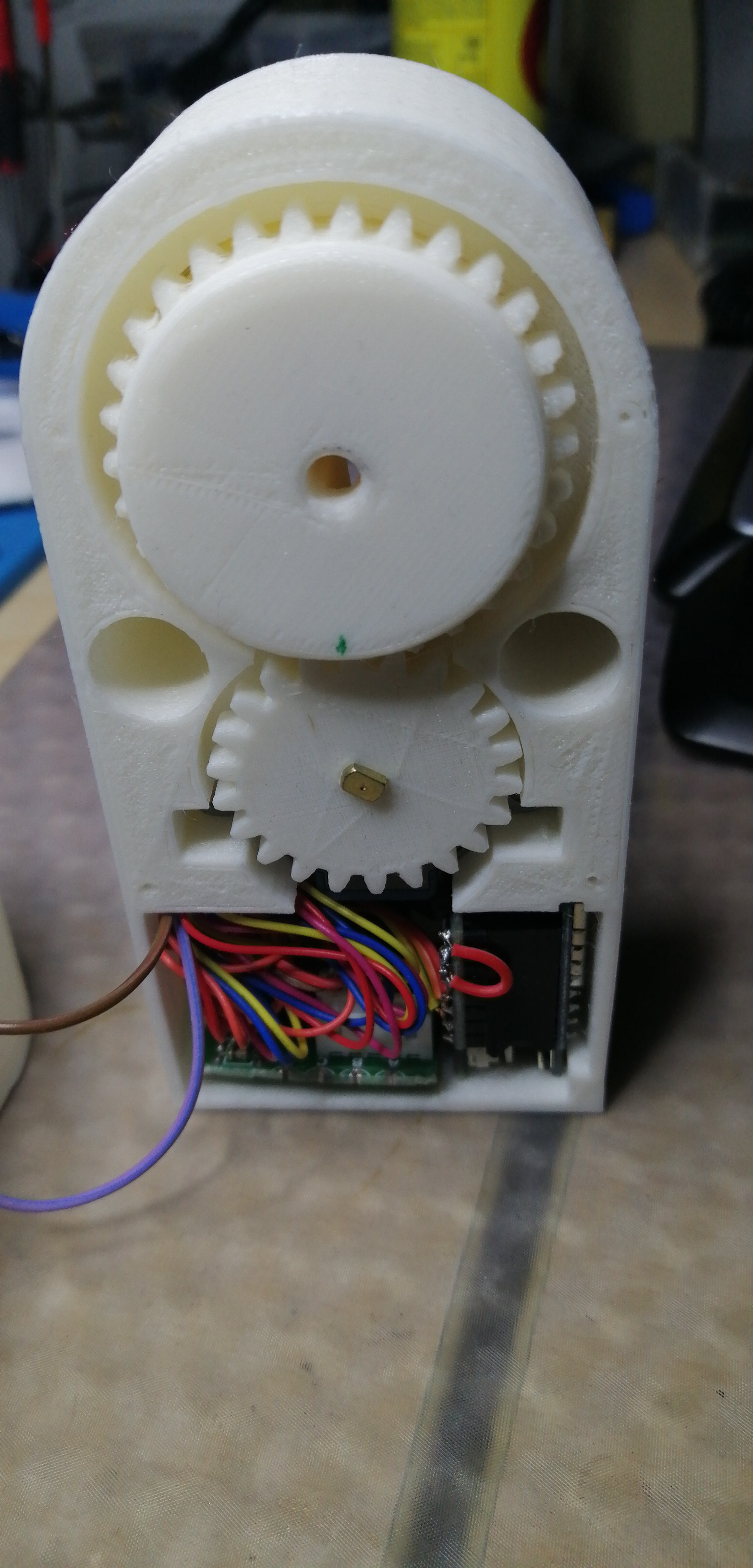

So das sind die Aktuellen Bilder und auch Ausdrucke.

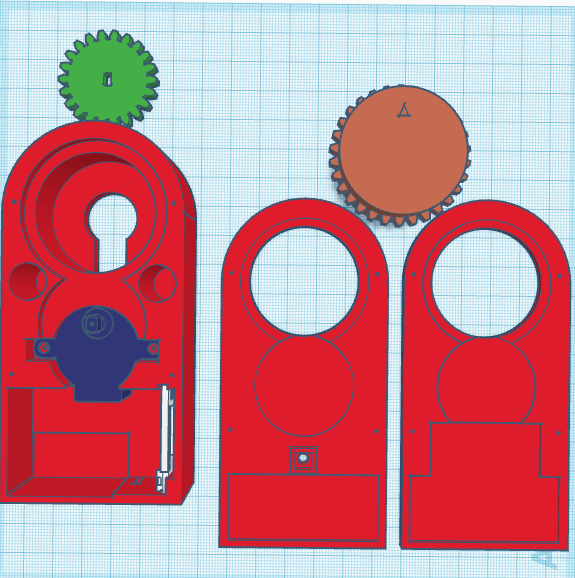

Die beiden Frontblenden sind einmal für Microschalter und einer für Touchsensor.

SmartKey4

SmartKey4SmartKey4SmartKey4

Druckdatein SmartKey

STL Druckdatei Gear
STL Druckdatei  KeyGear
STL Druckdatei Cover_Touch
STL Druckdatei Cover_Switch
STL Druckdatei Casing



Komponenten:

- 1 x ESP32 D1 Mini WemosD1           Ebay ESP32 D1 Mini WemosD1
- 1x Touch Sensor TTP223 Capacitive Modul Für Arduino           EbayTTP223
- 1x 28BYJ-48 DC 5V Schrittmotor DC ULN2003 Treiber          Ebay 28BYJ-48
- 1x Lithium Battery Charger Shield Wemos D1 Mini ESP8266       Ebay Charger Shield

ESP32 Wemos D1 mini --> Shield Wemos D1

RST --> RST                    TX --> TX
A0 --> A0                         RX --> RX
D0 --> D0                         D1 --> D1
D5 --> D5                         D2 --> D2
D6 --> D6                         D3 --> D3
D7 --> D7                         D4 --> D4
D8 --> D8                         GND --> GND
3,3V --> 3,3V                   5V --> 5V

Shield Wemos D1 Akku Füllstansanzeige und Deep Sleep.
- von Akku klemme + mit Widerstand 100K auf A0 brücken.
- Brücke einlöten von RST auf D0 für deep_sleep

ULN2003 Treiber
Wemos -> Treiber
D5 -> IN1
D6 -> IN2
D8 -> IN3
D7 -> IN4
5v -> +
GND -> -

Wemos -> Touch

D3 -> I/O
5V -> VCC
GND -> GND

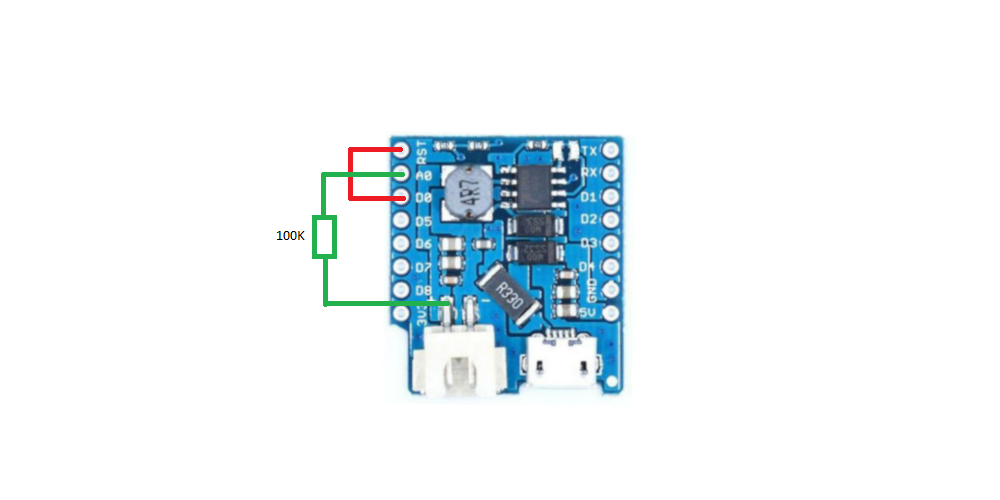

Schaltbild Shield:

SmartKey4

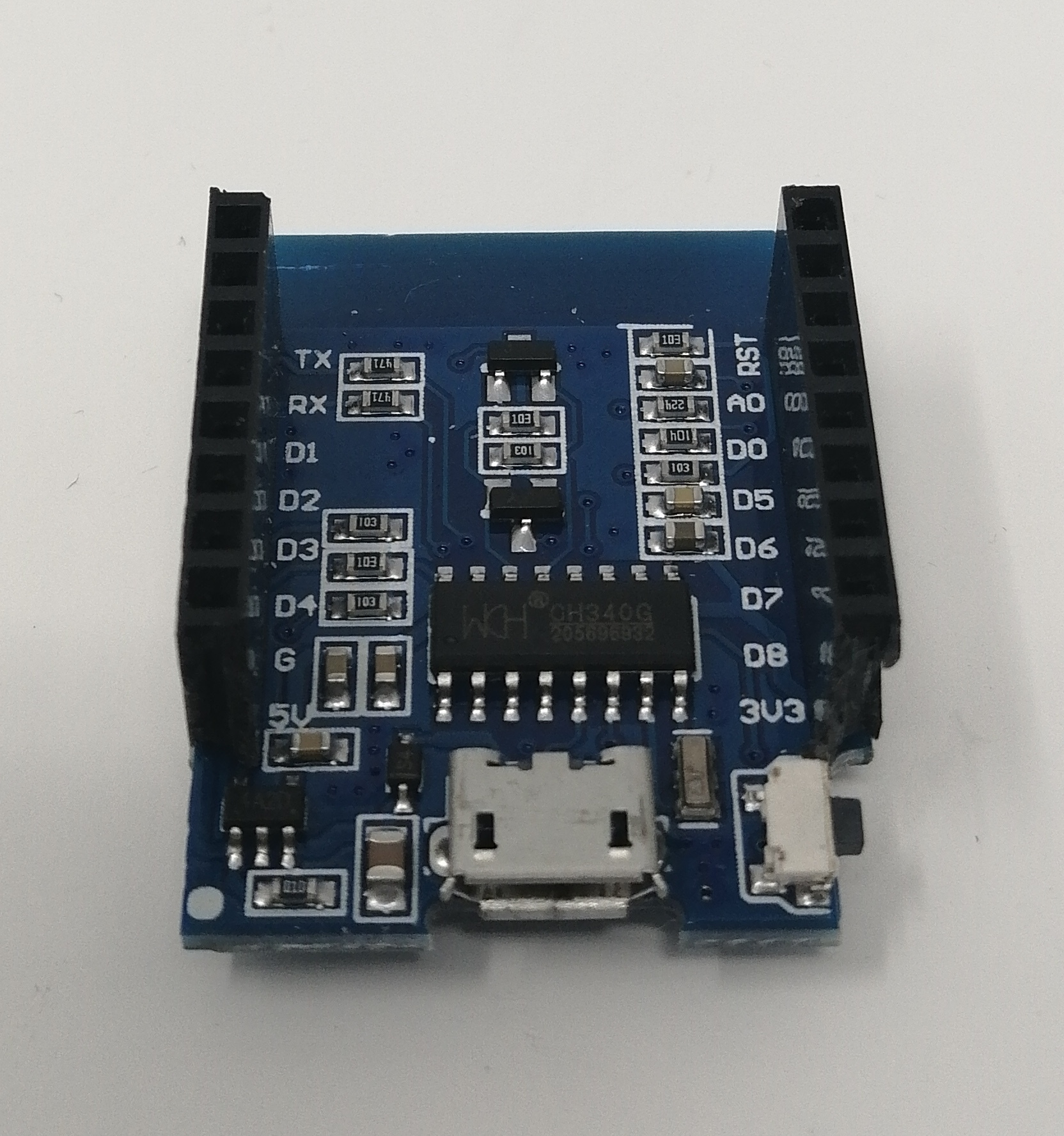

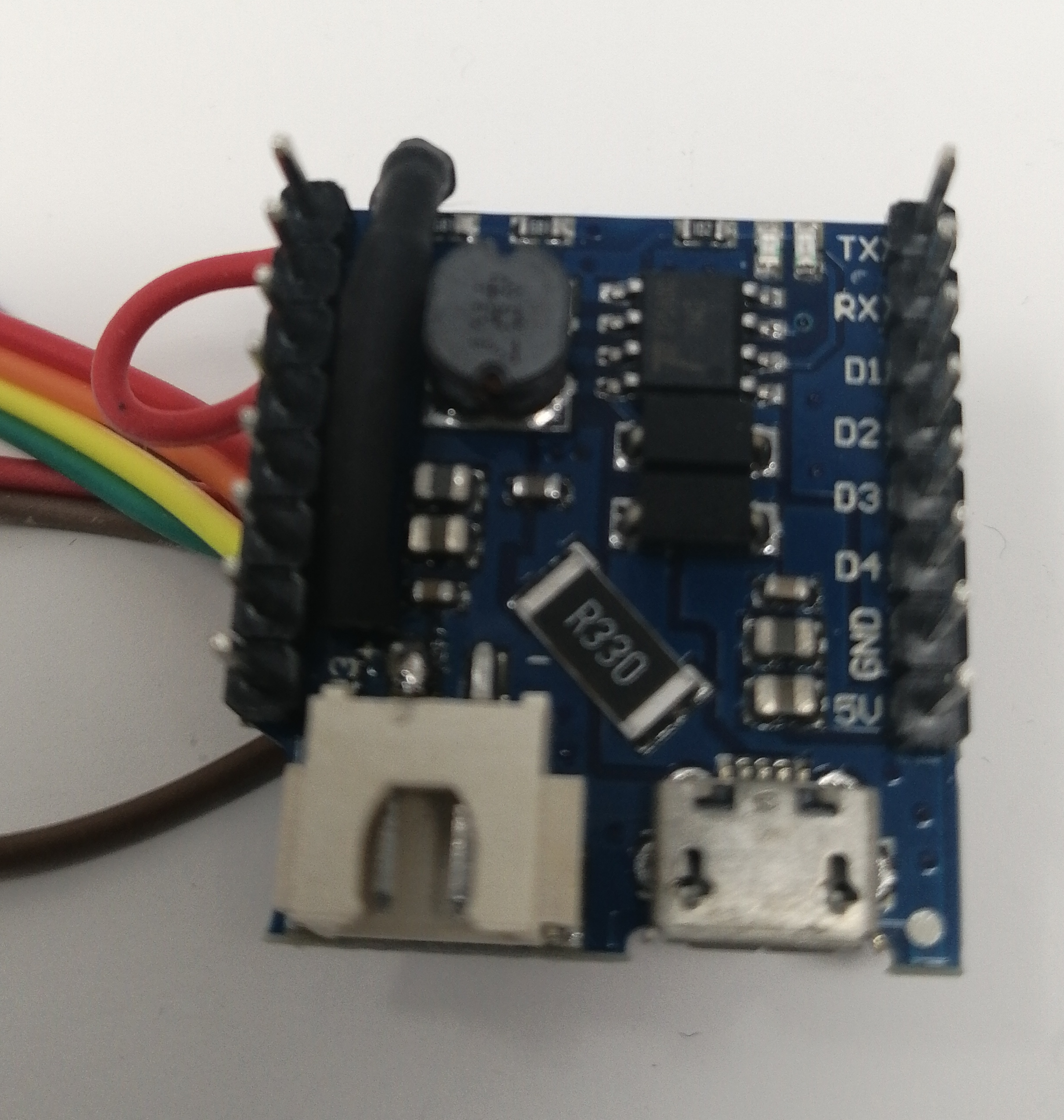

Auflöten der Steckerleisten auf dem Wmos D1 mini und dem Shield zum aufeinanderstecken.

SmartKey4SmartKey4

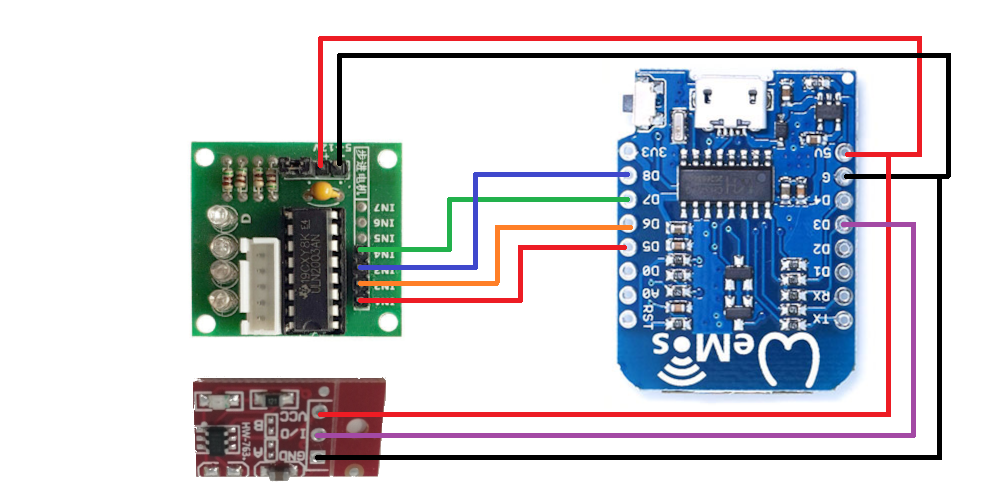

Schaltplan von WemosD1 mini mit Treiber ULN2003 und Touch

projekt_smartkey_Treiber

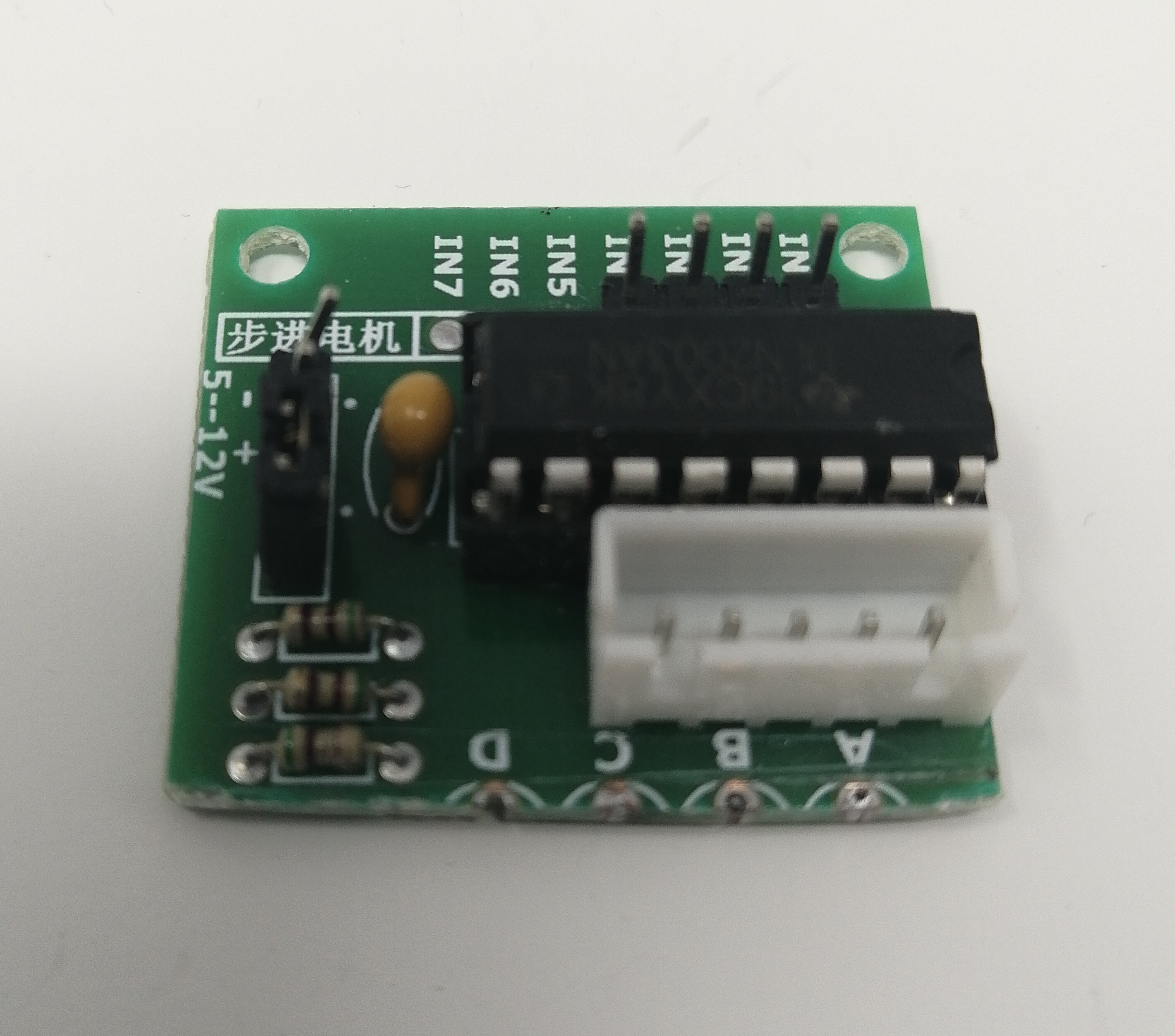

Die Treiberplatine muss gekürzt werden, da durch Fallen die Kontroll LED´s weck.
Da die LED´s, eh zu viel Stromverbrauchen würden.
Achtung vor kürzung bitte LED´s auslöten.

Treiber_kuerzung

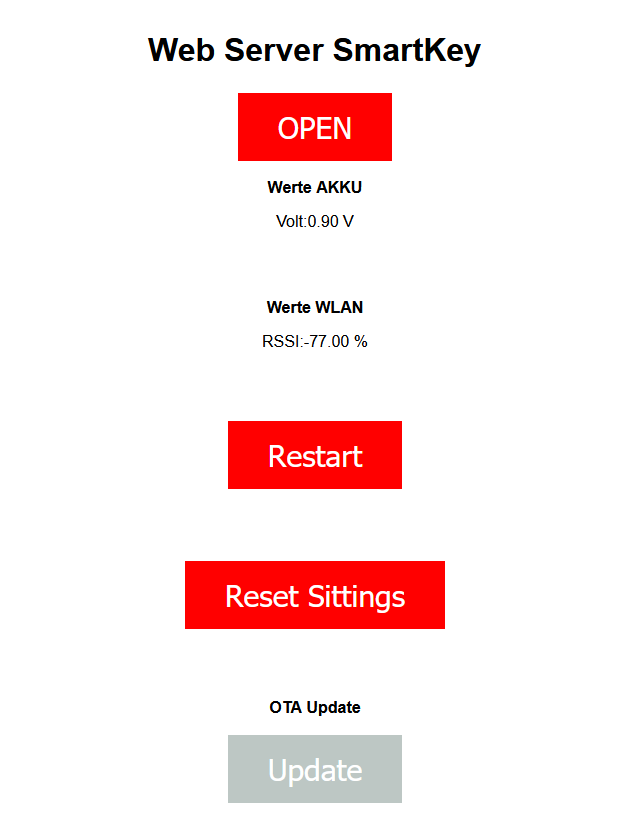

Die Webbrowser Oberfläche sieht nach dem Login so aus.

web_Smartkey



Download IDE libraries
verwendete libraries

Download IDE Projekt code (Achtung könnte noch fehler haben.) Vorabversion.
Programmcode
